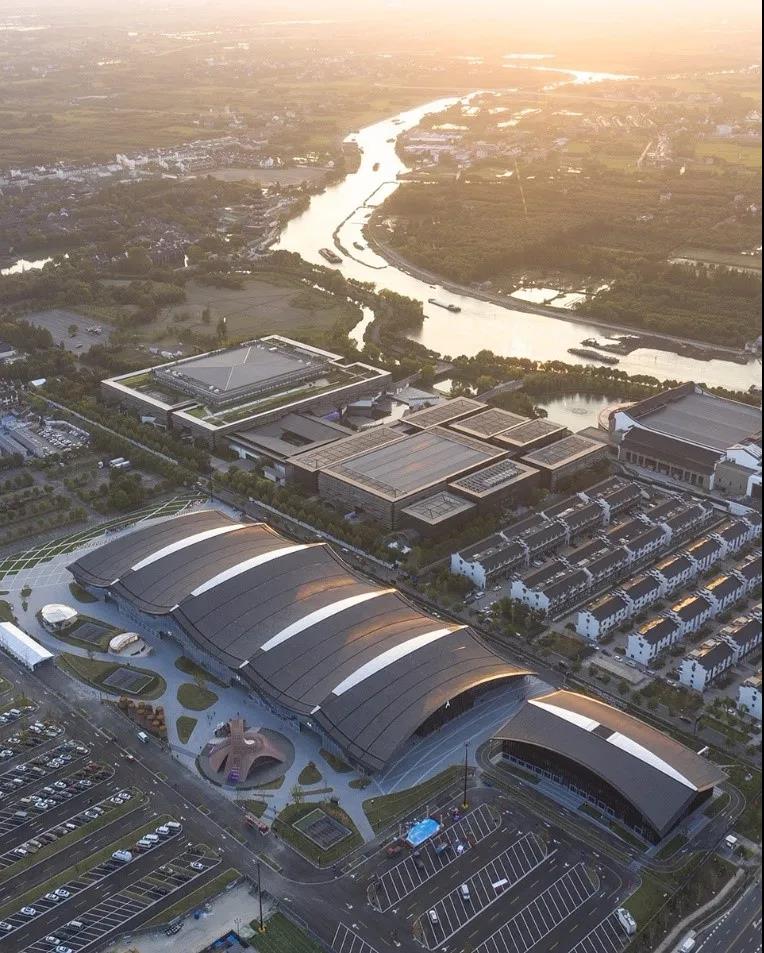

本次介紹的項目位于烏鎮核心鎮區的西北角，整個場地被農宅、旅游項目以及已建成的一期展館所包圍。整個片區緊鄰烏鎮西柵古建筑群，在區域城鎮化發展進程中，新老區域建筑交織，呈現出復雜的多樣性。項目建成后作為2019世界互聯網大會的新場館。

總平面圖

項目在2019年2月開始設計，但需要確保大會在同年10月順利召開。7個月完成一個大型展館的設計與施工，對所有參建單位都是嚴峻的挑戰。設計單位需要精準的全局預判與把控能力，結構設計又在其中承擔重要比例。

此場館需要一個平面尺寸約90x200m的貫通無柱空間。建筑師希望以起伏的立面輪廓來適當削減大空間的尺度感，并呼應水鄉連綿的屋頂。項目之初，建筑師設計了斜向屋脊使室內空間變得豐富，但是考慮到這樣會產生更多的非標準化構件，進而影響工期，故將形態調整為平行的屋脊。

屋面早期意向

左：初始屋脊走向  右：調整后的平行屋脊

建筑師出于回應古鎮風貌保護的要求，最終決定采用真瓦作為屋面材料，這與大跨展館普遍采用的輕質屋面做法是不同的。

貫通空間、大跨度的重載屋面、工期緊便成了結構設計之初的限制條件。

懸垂受力系統與“瓦屋面”

對于大跨屋面，建筑師提出了在屋脊設置張弦梁，并作為采光天窗的設想。而在結構師的視角下，屋脊間的下彎曲線與梁的受荷形變具有內在的關聯，是一種順應受力的形態。因此輕巧的懸垂受力系統成為自然而然的選擇。同時，懸垂受力又恰好對較重的“瓦屋面”進行了高效的力學回應。

漢諾威展館8/9、世博會葡萄牙館、代代木國立競技場都是懸垂或懸索屋面的經典案例。它們分別使用了索桁架與預制混凝土板箱的搭配；柔性索與剛性混凝土屋面的搭配；懸索+懸垂梁及半剛性屋面板的搭配。

漢諾威展館8/9  網絡圖片

世博會葡萄牙館  網絡圖片

代代木國立競技場  網絡圖片

在這三個結構系統中，索桁架具有最高的力學效率，但本項目的屋脊高低起伏、屋面跨度大小不一，不規則性帶來的拉索張拉過程較復雜，不利于結構的快速建造。相比之下，代代木國立競技場的半剛性懸垂系統具有更好的施工可控性。葡萄牙館以自重抵抗風荷載則與較重的“瓦屋面”有異曲同工之感。

代代木國立競技場結構系統  網絡圖片

代代木國立競技場的屋脊設置兩根拉索，分別懸吊半幅屋面，鋼曲梁及薄鋼板組成半剛性屋面?；谏鲜鱿到y(tǒng)的結構變體成為發展方向。

連續五跨的半剛性懸垂屋面

不同于代代木國立競技場，本項目的半剛性懸垂屋面有連續五跨。雖然每個屋脊所采用的張弦梁豎向受荷剛度較好，但張弦梁的面外剛度以及整體抗扭轉能力均相對較弱，兩側懸垂屋面對張弦梁的水平拖拽力需要精心調整優化，以便使其兩側的力差在各工況下都可控。

張弦梁作為彈性支點的五跨連續半剛性懸垂屋面

屋面端部以斜撐桿及豎向地錨索作為支座

倒梯形張弦梁兩側的拉力需要精心調整

以減小張弦梁的扭轉變形

張弦梁兩側拖拽水平力的調整優化即是對于各區域屋面跨度與垂度的優化，雖然通過找型算法可以確定出梁的“懸鏈線”形態，以及獲得各跨的最優垂度比例，但嚴格按找型曲線進行結構設計會存在大量具有微小尺寸差異的構件，阻礙加工與施工的快速開展。因此將全部“懸鏈線”梁做了近似統一，歸并成曲率半徑一致的“圓弧線”懸垂梁，并以此為前提，結合各展區的空間需求與可接受的梁高進行反推，來優化配置屋面的跨度比例與垂度。

調整立柱

懸垂梁方案確定后，張弦梁及立柱也結合建筑的空間布局進行了深化。利用V型空間支撐及豎向地錨拉索來減小跨度，同時空間支撐與拉索圍合出半室外門廊，支撐內部空間滿足設備需求。這一調整還顯著提高了整個體系的抗側能力。

支柱（支撐）配合建筑空間的設計演進

紅色為倒梯形張弦梁，藍色為地錨拉索

 V型空間支撐安裝

V型支撐與地錨索間的半室外門廊空間

模數與預制

以間距2m為模數的H型鋼懸垂梁與屋面構造的經濟跨度相吻合，兼顧“檁條”的作用，使屋面的建筑構造層次得以簡化。同時屋面瓦采用預制件嵌入屋面直立鎖邊板也提高了整體工效。

兼顧“檁條”的H型鋼懸垂梁

預制瓦組件

經篩選比較與分析求證，懸垂梁系統采用間距2m、高度200mm的H型鋼（少量為方通），實現35.5+48+48+44+35.5m的五跨連續屋面。屋脊處的張弦梁中部高度6m、采用直徑475mm的圓管作為上弦，配以兩根直徑150mm的拉索和直徑194mm的撐桿。懸垂梁與張弦梁間，張弦梁與V型支撐柱間，直柱與地面間均采用鉸接連接。

結構系統示意

紅色為張弦梁系統，藍色為懸垂梁系統

五跨連續空間到四個獨立展區

至此結構系統設計完畢，但這時發生了一個重大的設計需求轉變，原本計劃作為整體使用的連續空間需要分割為四個可獨立運行的展區。雖然現有結構也可無縫對接這一需求，但結構系統與空間需求的一致性發生了背離。

展區間的空間分割帶來設置更多立柱的機會，四跨連續的排架結構是可與其匹配的。

兩種結構系統的比較

左：懸垂梁+張弦梁     右：屋面桁架+排架

經過對綜合造價、加工周期、屋面構造、室內空間品質以及長久而言的空間靈活性進行比選后，仍采用了懸垂梁+張弦梁的方案。

基于這一方案，建筑師與結構師對于空間分割的要求都沒有消極應對。建筑師在空間分割區域增加了輔助功能空間。對于結構師，雖然曲梁及屋面板組成的反向拱殼與屋面自重能夠完全抵抗風吸力，但仍借此機會在空間分割處補充了抗風輔助索，而拉索兼做內幕墻的面板吊索。

修改后的功能與空間布局

棕色構件為增加的輔助抗風索

輔助抗風索作為室內幕墻板吊索

在結構設計及優化的過程中，結構與建筑功能、空間、形式、文化、建造等多方面因素均進行了互動。懸垂梁與“瓦屋面”在荷載與形態之間的匹配，張弦梁在各展區內的空間支配作用，建筑形態多變的同時仍采用統一曲率構件的設計構思，兼顧結構尺度與建筑空間效果的跨度比例配置都是建筑師與結構師共同努力的成果。

得益于參建各方的艱苦奮戰，建筑師團隊強大的數字化設計能力以及建筑結構相融合的設計，項目在極短的時間內以特有的品質得以呈現。雖然結構系統與最初的空間設想存在稍許偏差，但其提供完整空間的潛能是不變的。為建筑空間帶來的這份自由與價值，或許在未來仍有機會得以展現。

后記

在代代木國立競技場出現的年代，設計非線性效應顯著的半剛性結構面臨各種困難，需要大量實驗驗證才能實現。而如今隨著計算機技術的大幅提升，結構設計被參數化建模、非線性顯式分析、各種生形優化算法強力加持，在數字虛擬空間中獲取絕大多數復雜結構的可用結果已經不再困難，甚至即將面臨AI接替可量化與重復性工作的變革。

基于參數化工具的結構生成與分析

結構深化設計模型

建筑-結構-工廠間基于高精度模型的設計交流是提高效率的關鍵之一

傳統的圖紙工作僅為輔助性參考

相對于前輩們，這些都是當代工程師的巨大優勢與機遇。而前輩們留下的那些“弱”計算，卻精于概念、經驗和推理的問題處理能力；利用綜合手段大膽求證的實踐創新能力；全局觀的統籌規劃能力；結構植根于建筑精神中的設計思想；結構設計中的美學與哲學，是在計算分析之外給予當代設計師的一份巨大財富。

施工記錄

2019.5.7 V型空間支撐安裝

2019.5.18  周邊部分屋面梁安裝

2019.5.28 地錨索及端部支撐安裝

2019.6.13 屋面主結構及部分屋面板安裝

2019.7.3 半室外門廊內幕墻

2019.9.10 室內裝修完成

完成效果

張弦梁與天窗 ?是然建筑攝影

動態起伏的屋頂 ?是然建筑攝影

主入口的端部地錨索 ?是然建筑攝影
