Q1

常見結構體系分類及特點？

常見結構體系有磚混、框架、剪力墻、框架—剪力墻、筒體、桁架、網架、拱式、懸索、薄壁空間等，鋼結構主要包括門式鋼架、框架、桁架、網架，不同結構體系優缺點各異，受力形式也各異，現實建筑當中往往存在兩種及以上組合結構形式。

Q2

常見鋼結構結構形式特點及應用實例？

門式剛架受力簡單、傳力路徑明確、施工速度快，廣泛用于工業、商業及文化娛樂公共設施等工業與民用建筑中。

鋼框架平面布置靈活、可形成較大空間，廣泛用于多層、高層及超高層建筑、商業辦公樓、會議中心等建筑中。

鋼桁架優點是可利用截面較小桿件組成截面較大構件，常用于工業與民用建筑的屋蓋、橋梁、電視塔、桅桿塔、海洋采油平臺、塔樓連廊等跨度或高度較大的建筑中。

鋼網架是由許多桿件按一定規律組成的高次超靜定空間結構，空間受力小、重量輕、剛度大、抗震性好，可用作體育館、展覽廳、候車廳、雨篷、飛機庫等建筑屋蓋。

Q3

門式剛架廠房結構系統組成？

鋼結構廠房分輕鋼廠房及重鋼廠房，廠房結構系統主要由鋼柱、抗風柱、女兒墻柱、屋面鋼梁、吊車梁、柱間支撐、屋架水平支撐、墻面檁條、屋面檁條、天窗架、系桿等組成。門式剛架受力主體為門式框架，可以是單跨、多跨，還可以是多層，經濟跨度約24-30m。

Q4

門式剛架廠房常見節點有哪些？

門式鋼架常見節點有柱腳節點、梁柱節點、屋架梁梁節點、柱間支撐節點、系桿連接節點、天溝托架節點等。

Q5

鋼框架結構系統組成？

對于鋼框架，隨著層數及高度的增加，除承受較大豎向荷載外，抗側力（風荷載、地震作用等）要求成為框架主要承載特點，其基本結構體系一般分為三種：柱-支撐體系、純框架體系、框架-支撐體系。其中框架-支撐體系在實際工程中應用較多，這種體系形式橫向用純鋼框架，縱向布置適當數量豎向柱間支撐來加強縱向剛度，以減少框架用鋼量，并形成較大空間。

Q6

鋼框架常見節點有哪些？

鋼框架常見節點有柱腳節點、柱對接節點、梁柱節點、梁梁節點、支撐節點、梁上起柱節點等。

Q7

鋼桁架結構系統組成？

桁架是由若干桿件在每桿兩端用鉸聯結而成的結構，可分平面桁架和空間桁架。按組成零件截面形式又可分為管桁架、H型鋼桁架、箱型截面桁架、角鋼桁架等。桁架一般由上弦桿、下弦桿、豎桿、斜腹桿、桁架間支撐等組成。桁架用鋼量比實腹梁少，結構自重較輕，剛度較大，在高層建筑、大跨度結構、橋梁中有廣泛應用。

Q8

鋼桁架常見節點有哪些？

鋼桁架常見節點主要是豎桿與上、下弦連接節點，斜腹桿與上、下弦連接節點，桁架連接節點等。

Q9

鋼網架結構系統組成？

網架是由多根桿件按照一定的網格形式通過節點連接而成的空間結構。網架種類甚多，可按不同的標準進行分類，國內常按組成方式不同，將其分為交叉桁架體系網架、三角錐體系網架、四角錐體系網架、六角錐體系網架。平板網架主要由弦桿、斜腹桿、中間節點、支座節點等組成。

Q10

鋼網架常見節點有哪些？

網架主要有十字板節點、焊接空心球節點及螺栓球節點、支座節點。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接?？招那蚬?jié)點及螺栓球節點適用于鋼管桿件的網架結構。

現代體育場館具有建筑體量大、內部空間相對較大、功能綜合性強等特點。在設計過程中，根據建筑使用功能等的不同，主體結構形式一般為鋼桁架或網架，總體施工難度大。今天一起來分享一些關于場館安裝的注意事項。

Q1

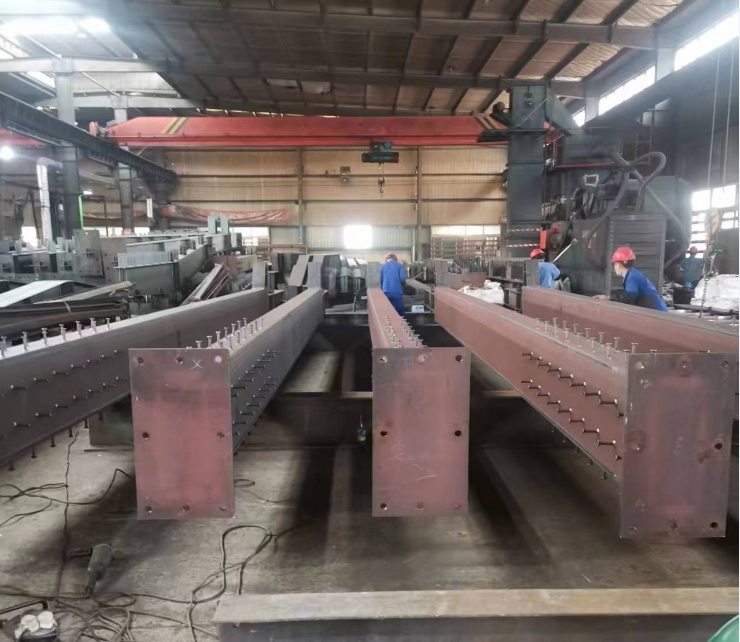

勁性鋼柱安裝有哪些注意事項？

與常規勁性鋼柱不同，體育場館中與鋼柱連接的混凝土梁基本以斜梁為主，且角度變化大。為保證土建與鋼構順利交叉作業，勁性鋼柱上鋼筋孔需準確放樣，且余量隨著角度變化需進行適當調整。

Q2

桁架對接安裝有哪些注意事項？

桁架對接位置處分段接口不僅要錯開200mm左右，而且要注意焊接順序。焊接順序應遵循：相貫焊縫對稱施焊；先焊主弦桿管間對接焊縫，再焊斜腹桿與主弦桿的相貫焊縫、最后焊腹桿與腹桿間的對接焊縫；焊接時由中間往兩邊對稱跳焊，防止扭曲變形。

Q3

胎架安裝有哪些注意事項？

胎架支撐、分段吊裝是鋼結構場館中常見的一種施工方法，胎架選用要綜合考慮施工安全、經濟適用、租賃方便等因素。胎架頂部與鋼構件接觸位置處節點選擇亦要受力合理、施工方便，且后期卸載方便。

Q4

有鑄鋼件構件安裝有哪些注意事項？

場館結構中，復雜形體支座節點、箱型構件連接節點、截面形狀復雜的異形構件等受力復雜的節點常采用鑄鋼件。為保證鑄鋼件與常規構件的對接質量，一方面模型中需對鑄鋼件進行精確定位，另一方面鑄鋼件本身的成型質量、精度、坡口選擇等亦重要。

Q5

螺栓球安裝有哪些注意事項？

螺栓球加工前應復核設計師是否考慮到螺栓擰入后是否碰撞的問題，若有碰撞，應進行碰撞校核，確保有足夠安裝余量。螺栓球安裝時，擰入深度要滿足規范要求，避免擰入的深度相差太大，造成整體強度不均。

Q6

焊接球安裝有哪些注意事項？

焊接球加工前應復核設計師是否考慮球內設置加勁肋，若需設而未設，應及時提出，防止焊接球由于強度不夠出現大的變形。

Q7

支座安裝有哪些注意事項？

支座加工前要將網架模型與支座模型進行合模，復核支座加勁板是否與螺栓球或桿件碰撞，若有碰撞，可通過改變支座大小、螺栓球大小、桿件角度等方法予以規避。

Q8

屋面水平支撐安裝有哪些注意事項？

屋面水平支撐節點做法常見有相貫焊接、插板式連接等，根據具體項目現場實踐，插板式連接不僅加工難度大、周期長，而且現場焊接難度大，符合結構受力前提下，建議采用常規的相貫焊接連接方式，可降低加工及施工難度。

Q9

外側傾斜圓管柱安裝有哪些注意事項？

現代體育場館多造型優美，結構上體現為外側圓管柱有傾斜且角度不同，若不加以定位標識，鋼柱安裝角度容易出錯。深化設計時嚴格控制吊裝耳板方向，并對加工廠做好技術交底，可很好的保證鋼柱起吊后傾斜方向與實際方向相吻合，方便現場吊裝。

Q10

高釩索張拉有哪些安裝注意事項？

一些大跨度場館需要用到高釩索，高釩索由專業單位制作，制作前施工方應盡早提供深化模型數據，專業單位依據施工方模型數據再出具設計圖或模型后，施工方導入深化模型中再次進行復核，才能為高釩索張拉的順利進行提供保障。

希望以上的分享對大家以后遇到大型場館施工時有所幫助。
